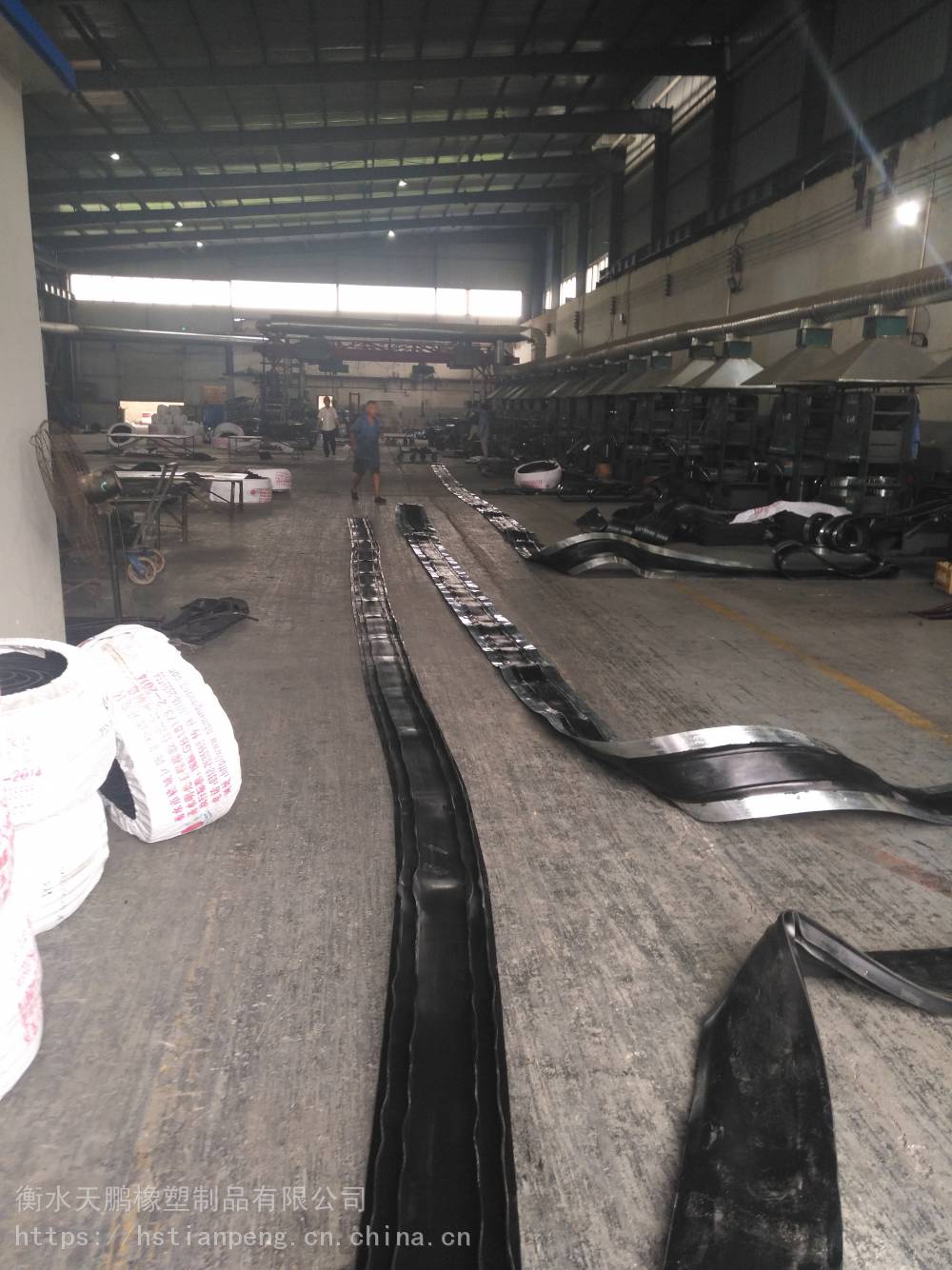

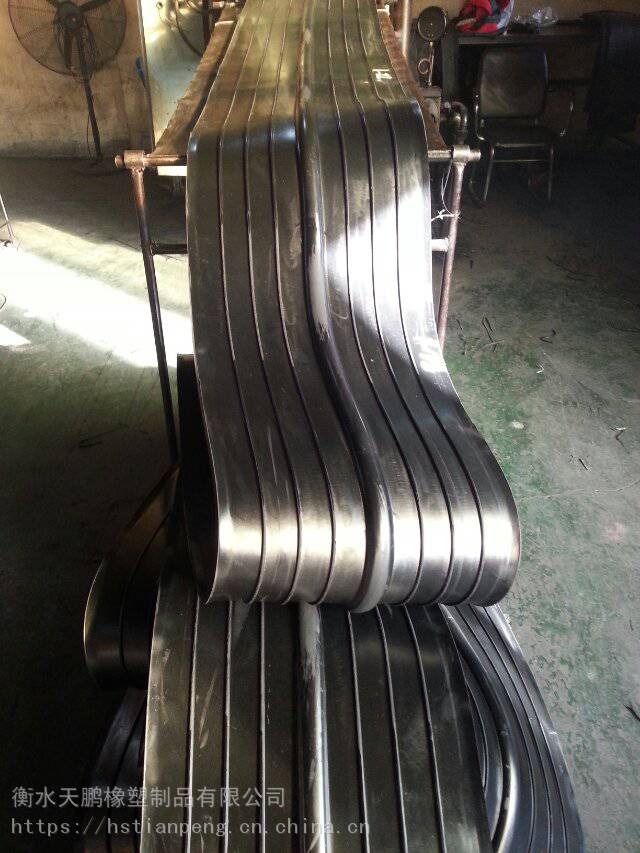

橡膠止水帶的原理和作用正常有哪些呢，下面優(yōu)慶橡塑的小編給大家簡單介紹下，橡膠止水帶一般常用的規(guī)格有300×6，300×8，300×10，350×8，400×10mm等，常用型號為中埋式651型。

 1、止水原理：

止水帶是防止阻止水分滲透而制作安裝的帶狀物, 寬度200-350不等，按設(shè)計選用，適當(dāng)延長滲徑，在混凝土澆注過程中部分或全部澆埋在混凝土中，具有一定的強(qiáng)度和韌性，其強(qiáng)度和韌性介于止水條和止水鋼板之間。

 2、優(yōu)點：該止水材料具有良好的彈性，耐磨性、耐老化性和抗撕裂性能，適應(yīng)變形能力強(qiáng)、防水性能好，溫度使用范圍-45℃～+60℃。

 3、缺點：混凝土中有許多尖角的石子和銳利的鋼筋頭，因為塑料和橡膠的撕裂強(qiáng)度比拉伸強(qiáng)低3～5倍，止水帶一旦被刺破或撕裂時，不需很大外力，裂口就會擴(kuò)大，所以在止水帶定位和混凝土澆搗過程中，應(yīng)注意定位方法和澆搗壓力，以免止水帶被刺破，影響止水效果。

 在砼澆筑時，由于止水帶為橡膠產(chǎn)品比較軟，容易變形，不順直，上下寬度不好控制，如果用鉛絲扎在鋼筋上，損壞止水帶，所以施工單位一般覺得麻煩，不喜歡用。

遇水膨脹線止水帶除有普通的止水帶的特性之外，它比較關(guān)鍵的特征是產(chǎn)品的內(nèi)防水線選用了有著遇水后膨脹的特橡膠制作而成。如此在膨脹橡膠遇水后膨脹后增加了止水帶和構(gòu)造物的緊密度，使防水、止水作用更加好。

　　用途：

　　遇水膨脹線止水帶能夠廣泛運(yùn)用于多種類型的混凝土結(jié)構(gòu)中，比如：攔水壩、貯水池、地鐵、隧洞、隧道等地下防水工程中。以一些工程建筑中，因為不可以持續(xù)澆鑄，或因為地基的形變，或因為溫度變動造成的混凝土構(gòu)件的熱脹冷縮等緣故，在澆鑄時常留出變形縫、施工縫，這種縫的防滲漏問題就需要選用橡膠止水帶來解決，它既可以避免地下水或外部水滲漏到構(gòu)造物構(gòu)造中，又可避免建筑內(nèi)的水漏到外部。

　　特征：

　　（1）遇水膨脹線止水帶有著現(xiàn)代化的防水線設(shè)計，遇水后自動膨脹、使自與混凝土觸及更嚴(yán)密、止水作用更好。

　　（2）止水帶的橫斷面選用非等厚構(gòu)造，分成強(qiáng)力區(qū)、防水區(qū)和組裝區(qū)，使其各部位承受力勻稱合理。

　?。?）在組裝區(qū)加設(shè)組裝孔，可讓遇水膨脹線止水帶與鄰近鋼筋有利于固定，不形成偏移。施工便捷，定位組裝牢固。

橡膠止水帶漏水原因

1、環(huán)境溫差的原因

大型結(jié)構(gòu)建筑物由于施工工期長往往在伸縮縫施工完成后到頂班覆土需要很長時間,期間環(huán)境溫度往往發(fā)生很大變化,而由于溫差導(dǎo)致混凝土自由伸縮時其線膨脹系數(shù)由于溫度變化而較大,導(dǎo)致混凝土發(fā)生較大的線膨脹量,而橡膠止水帶的定型產(chǎn)品適應(yīng)不了如此大的變形量而導(dǎo)致應(yīng)力集中,引起橡膠止水帶薄弱處斷裂。

2、施工的原因

施工過程中若對止水帶安裝質(zhì)量控制不好,則會造成其接觸面容易脫離或產(chǎn)生氣孔,氣孔的存在使止水帶與混凝土連接不密實甚至由于氣泡存在而脫離,或使混凝土內(nèi)大粒徑骨料進(jìn)入止水帶底部,當(dāng)上層混凝土澆筑時由于止水帶下部骨料的作用而使止水帶斷裂；由于水平伸縮縫的兩側(cè)混凝土不同時澆筑,后澆筑部分要等先澆筑部分混凝土強(qiáng)度達(dá)到一定要求后才能進(jìn)行,因此,橡膠止水帶的裸露時間較長,在施工期間,需進(jìn)行鋼筋綁扎、模板支護(hù)等工藝施工,涉及的材料較多,若施工不小心則會造成止水帶被扎穿,甚至造成斷裂。

3、混凝土收縮的原因

使用伸縮縫的建構(gòu)筑物大多為超長結(jié)構(gòu),由于結(jié)構(gòu)占地面積大施工用材料較多,施工工期相對較長,因此,伸縮縫的施工工期也較長,在伸縮縫施工期間由于混凝土的收縮可能導(dǎo)致帶動橡膠止水帶斷裂現(xiàn)象。

以橡膠為基料，加入膨潤土鈉、高吸水性樹脂、增塑劑、增粘樹脂、抗氧劑等填料制成膨脹水封。橡膠支座用以支承容器或設(shè)備的重量，并使其固定于一定位置的支承部件，還要承受操作時的振動與地震載荷。板式橡膠支座由多層天然橡膠與至少兩層以上相同厚度的薄鋼板鑲嵌、粘合、硫化而成一種橋梁支座產(chǎn)品。伸縮縫查看板式橡膠支座的安裝施工圖紙，主要注意板式橡膠支座的規(guī)格型號、厚度、設(shè)計承載力等主要技術(shù)參數(shù)。盆式橡膠支座該種類型的橡膠支座有足夠的豎向剛度以承受垂直荷載，且能將上部構(gòu)造的壓力可靠地傳遞給墩臺；有良好的彈性以適應(yīng)梁端地轉(zhuǎn)動；有較大地剪切變形以滿足上部構(gòu)造的水平位移。

今天，我們將詳細(xì)介紹這些水封的加工和基材性能。

橡膠基材的特性

為了使遇水膨脹止水帶控制具備一定的彈性和強(qiáng)度在配方中我們通過摻入具有一定量的耐老化、耐水性好的橡膠如氯丁橡膠、丁基作為橡膠、三元乙丙橡膠等。橡膠量增加企業(yè)彈性和強(qiáng)度就提高產(chǎn)品析出物減少但吸水膨脹率不斷下降。

膨潤土的特性

膨潤土是一種粘土礦物，其主要成分為蒙脫石，化學(xué)式為Al2O34SiO2H2O。 鈉基膨潤土膨脹速度快，來源豐富，價格低廉，是制備水膨脹止水帶的主要原料之一。 膨潤土一般分為鈉基膨潤土和鈣基膨潤土，鈉基膨潤土的水溶脹比較高，可提高到原來體積的1030倍，溶脹原因如下：

膨潤土顆粒為小片狀晶體結(jié)構(gòu)。這種層狀結(jié)構(gòu)允許水分子進(jìn)入晶格，使晶格膨脹;

膨潤土吸水時，顆粒間相互排斥，使吸水膜增厚，即使在高壓下，水也不會排斥。

高吸水性樹脂及特性

加工遇水膨脹止水帶需加入一些少量高吸水樹脂以輔助研究膨潤土提高止水帶的膨脹以及倍率。常用的高吸水樹脂有:聚丙烯通過酰胺、聚丙烯酸鈉、水溶性增強(qiáng)聚氨酯等它們的吸水處理能力一般可達(dá)原體積的1001000倍。為了能夠提高保水能力高吸水樹脂體系發(fā)展具有中國一定的交聯(lián)度。

增粘樹脂的特性及種類

在止水帶中添加增粘樹脂的作用是使橡膠基材與無機(jī)填料、高吸水性樹脂更好地結(jié)合，從而避免各材料組分遇水后離析，提高遇水穩(wěn)定性。 同時，增粘樹脂的加入可以提高止水帶的自粘性，有利于搭接結(jié)構(gòu)。 常用的增粘樹脂有酚醛樹脂、萜烯樹脂、樹膠樹脂、松香、液體聚丁烯等。
