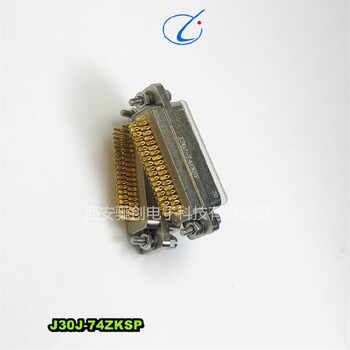

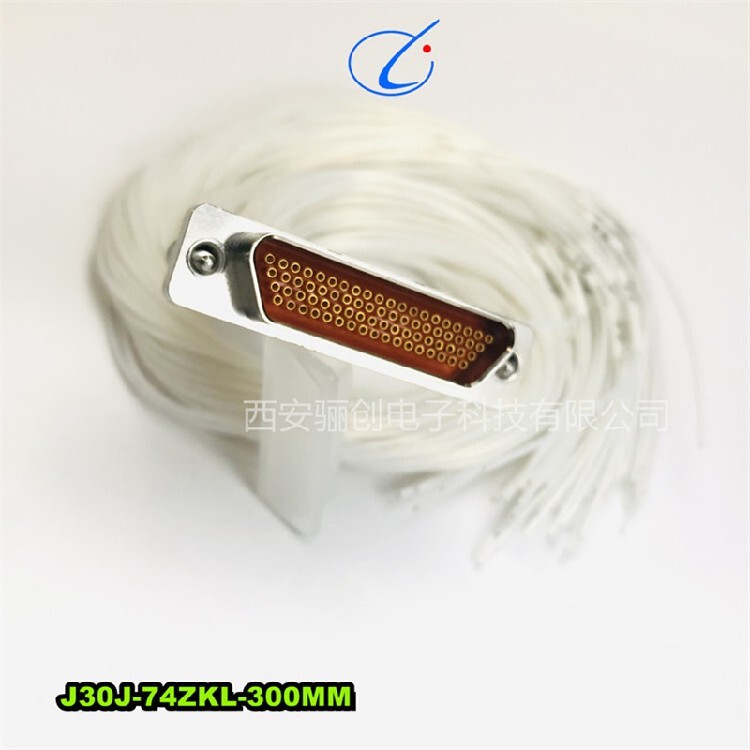

J30J 系列微型矩形電連接器總介紹
產品特點
對應美國MDM 系列產品；
芯數：有 9、15、21、25、31、37、51、66、74、100、144 芯十一種規格； 采用絞線式彈性插針（麻花針），接點密度高；
導線線芯截芯面積 0.035mm2～0.15mm2；
本系列產品的鎖緊組件按訂貨要求與產品組裝在一起供貨，如不需鎖緊組件應在合同中注明； 產品性能符合GJB2446 的要求。
主要技術特征：
環境溫度 -55～+125℃ 接觸電阻 ≤10mΩ
相對濕度 +40℃達 95% 絕緣電阻 ≥5000MΩ
振 動 沖 擊 加速度
額定電流 10～2000Hz
735m/s2
735m/s2
3A 196m/s2 介質耐壓機械壽命瞬斷時間 800V
500 次
≤1μs

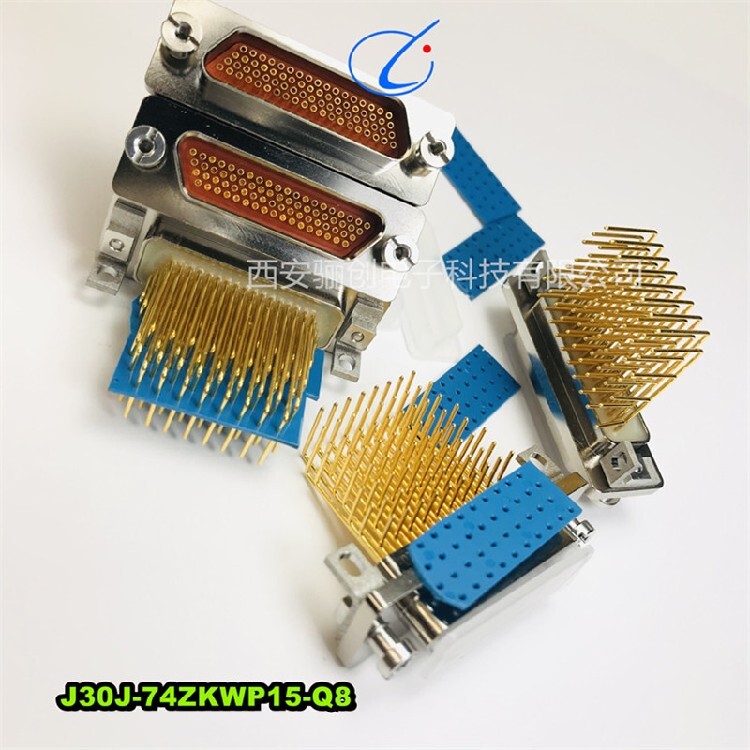

彎插印制板式 插頭 J30J-TJW 彎插印制板，印制板開孔網格尺寸為
2.54x2.54

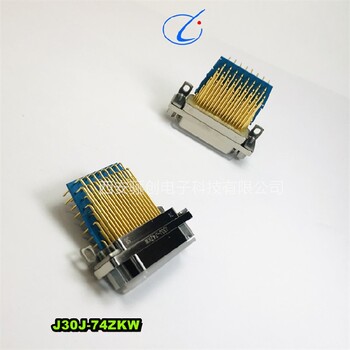

插座 J30J-ZKW
插座 J30J-ZKW（158） 與 J30J-ZKW 比較，尾針離灌膠面距離小 0.8，
為中航光電標準
插頭 J30J-TJW-J 彎插印制板，印制板開孔網格尺寸為
1.27x2.54
插座 J30J-ZKW-J
插座 J30J-ZKW-J（158） 與 J30J-ZKW-J 比較，尾針離灌膠面距離小
0.8，為中航光電標準
插頭 J30J-TJW4-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 3.6
插座 J30J-ZKW4-J
插頭 J30J-TJW6-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 3
插座 J30J-ZKW6-J

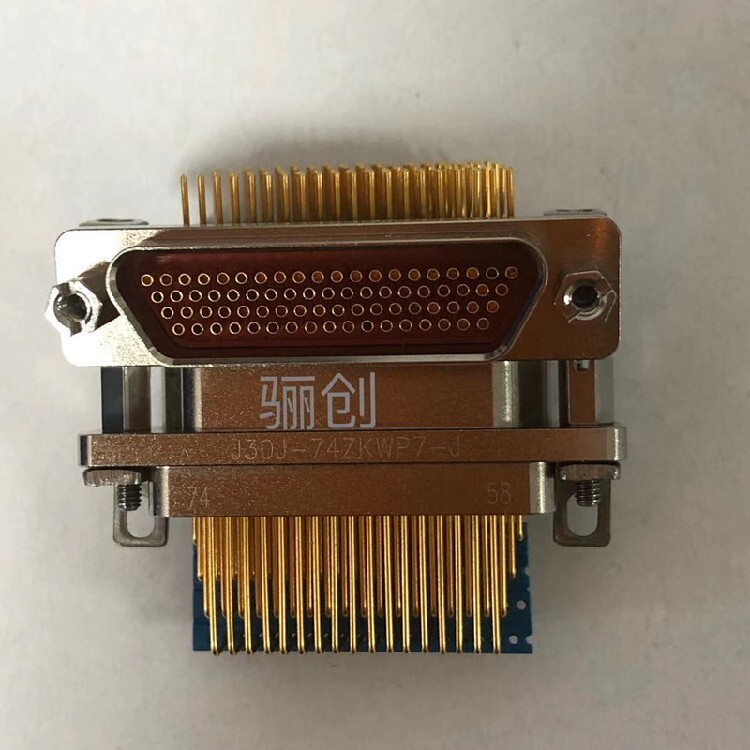

插頭 J30J-TJW7-J 在 J30J-TJ/ZKW-J 基礎上尾針加長 8
垂直表面貼裝 插頭 J30J-TJNB-J 接觸件的端接形式為垂直表面貼裝形式
插座 J30J-ZKNB-J
快速鎖緊型 插頭 J30JA-TJ 產品兩側有鎖緊片，插頭與插座
插座 J30JA-ZK
反裝型 插頭 J30JR-TJ 插頭裝插孔，插座裝插針
插座 J30JR-ZK
膠密封 插頭 J30JM-TJ 膠密封產品
插座 J30JM-ZK
玻璃燒結密封 插頭 J30JM1-TJ 玻璃燒結密封產品
插座 J30JM1-ZK
耐高溫系列 插頭 J30JG-TJ 耐高溫 185℃
插座 J30JG-ZK
不銹鋼外殼系列 插頭 J30JS-TJ 外殼改為不銹鋼材料
插座 J30JS-ZK
濾波系列 插頭 J30JL-TJ 產品具有濾波功能
插座 J30JL-ZK
鍍鎘系列 插頭 J30JG-TJ 產品外殼鍍層改為鍍鎘
插座 J30JG-ZK
無磁系列 插頭 J30J-TJ-WZ 產品采用無磁材料生產
鎖緊組件族譜樹
自由端鎖緊組件（ L、L 1～ L 8、K 、K 1，這些鎖緊組件均不可用于型號中帶字母"D " 產品）
鎖緊組件
固定端鎖緊組件（ P、P 0、P 1～ P 11 、P 13 ～P 15 、P1 7 ～P 25 、P2 7 ～P 3 3、P 35 ～P 38、P 40 ～P4 3 、V 、V1 ） 特殊的鎖緊組件（ P12 、P 1 6、P 26 、P3 4、P 39 等）
型號中含有大寫字母“D”的插頭（座）合件不能配裝L、L1～L8、K、K1 型等鎖緊組件。產品中的空點處理，若無技術協議或此前未達成共識的，均用未壓接導線的插孔或插針合件將空點堵上。
壓接擴展型產品中含有大寫字母“A”的插頭（座）合件均默認在導線束外整體依次套上熱縮管并熱縮、屏蔽網， 如果不需要則應在合同中注明。如果要求線束外層套錦綸絲套，也應在合同中注明。
