LVDT(差動變壓器)位移傳感器為電磁感應原理，與傳統的電力變壓器不同，LVDT是一種開磁路弱磁耦合的測量元件。LVDT的結構由鐵心、銜鐵、初級線圈、次級線圈組成，初級線圈、次級線圈分布在線圈骨架上，線圈內部有一個可自由移動的桿狀銜鐵。用不同線徑的漆包線，在骨架上繞制一組初級線圈，兩組次級線圈，其工作方式依賴于在線圈骨架內磁芯的移動，當初級線圈供給一定頻率的交變電壓時，鐵芯在線圈內移動就改變了空間的磁場分布，從而改變了初、次級線圈之間的互感量，次級線圈就產生感應電動勢，隨著鐵心的位置不同，互感量也不同，次級產生的感應電動勢也不同，這樣就將鐵芯的位移量變成了電壓信號輸出。
LVDT位移傳感器是一種電感式位移檢測設備，能夠測量機械位移以及實物尺寸等物理量數據，在我國自動化工業領域當中應用十分廣泛，例如自動化汽車生產線、數控機床、模具生產自動化監測等，搭配采集器完成數據的信息的轉換以及傳輸，通過上位機軟件系統完成數據分析，能夠及時的發現生產問題，輔助廠家進行調整優化，起到提高生產效率以及保障產品品質的作用。
LVDT位移傳感器特點
（1）原理直觀、結構簡單、工作可靠、使用壽命長；
?。?）靈敏度高、線性范圍寬、重復性好；
（3）分辨率高、應用廣、適合于不同的應用；
（4）結構對稱、零位可恢復。
（5）應用于小型制冷劑，如自由活塞式斯特林制冷機時，受到安裝空間的限制。
信號處理
- 放大電路：將 LVDT 輸出的微弱信號放大到適合模數轉換器或后續電路處理的電平。
- 濾波電路：濾除信號中的噪聲和干擾，提高信號的信噪比。
- 解調電路：將交流信號轉換為直流信號，便于模數轉換器處理。
- 模數轉換電路：將模擬信號轉換為數字信號，以便于計算機或其他數字控制系統進行數據采集和處理。
工作過程
- 激勵初級線圈：當給初級線圈施加一個恒定頻率的交流電壓時，初級線圈會產生一個交變磁場。這個交變磁場會穿過次級線圈和磁性鐵芯，形成一個電磁耦合系統。
- 磁通量變化：磁性鐵芯在位移作用下移動，改變了次級線圈的磁通量。由于次級線圈的繞向相反，靠近鐵芯的次級線圈磁通量增加，而遠離鐵芯的次級線圈磁通量減少。
- 感應電動勢產生：根據法拉第電磁感應定律，次級線圈中的磁通量變化會在次級線圈中感應出電動勢。由于次級線圈的繞向相反，感應電動勢的相位也相反。
- 輸出信號形成：次級線圈的感應電動勢經過電路處理后，形成一個與磁性鐵芯位移成正比的電信號輸出。當鐵芯位于中心位置時，兩個次級線圈的感應電動勢大小相等，相位相反，輸出信號為零；當鐵芯移動時，輸出信號不再為零，且與位移成正比。
由于 LVDT 的線圈及其鐵芯之間沒有摩擦和接觸，因此不會產生任何磨 損。這樣 LVDT 的機械壽命，理論上是無限長的。在對材料和結構進行疲勞測試 等應用中，這是極為重要的技術要求。此外，無限的機械壽命對于飛機、導彈、宇宙飛船以及重要工業設備中的高可靠性機械裝置也同樣是重要的。
西格門L VDT的優勢：
專注OEM定制，滿足您的個性化需求： 無論您需要的是特殊尺寸、接口、信號輸出，還是其他定制化功能，西格門LVDT都能為您量身打造，提供一站式解決方案，省去您尋找供應商的煩惱。
設計團隊，打造產品： 西格門LVDT擁有經驗豐富的設計團隊，采用的生產工藝和嚴格的質量控制體系，確保產品具備0.1μm高分辨率和1μm高重復性，為您提供可靠的測量數據。

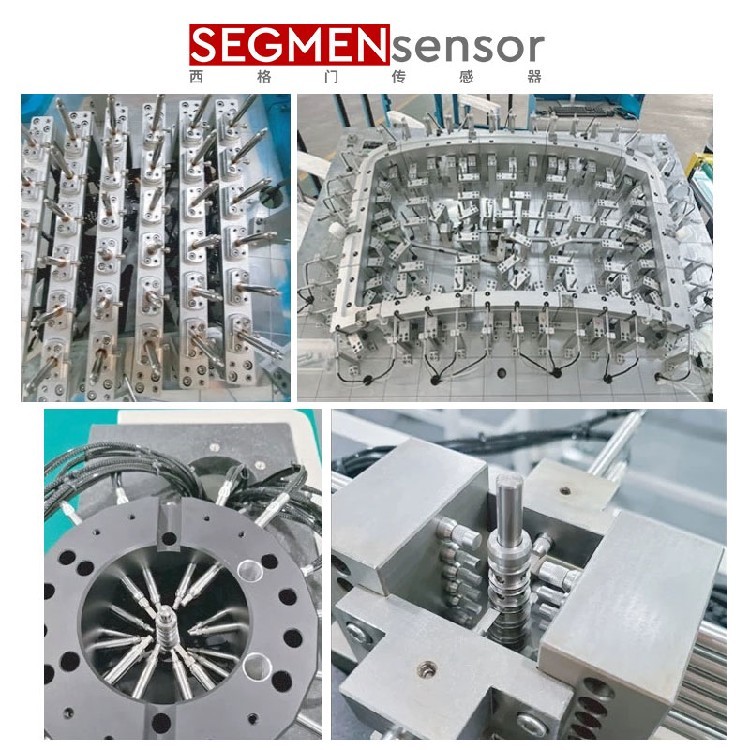

多種動作形式，適應不同應用場景： 西格門LVDT提供分體式、回彈式、氣動式三種動作形式，滿足您在不同環境下的測量需求，例如：
3C產品檢測： 測量微小位移，確保產品質量。
汽車零配件檢具： 高重復性測量，提高生產效率。
非標自動化設備： 適應復雜環境，穩定可靠運行。
軍工品質，經久耐用： 產品采用不銹鋼金屬管密封，具備IP67防護等級，可在潮濕、灰塵等惡劣環境下穩定工作，壽命高達1000萬次，為您提供持久可靠的測量體驗。
多種信號輸出，方便集成： 提供0~5V電壓信號、4~20mA電流信號、RS485數字信號等多種輸出方式，方便您與各種控制系統集成。
選擇西格門LVDT，您將獲得：
更的測量數據，提升產品品質
更可靠的性能表現，降低維護成本
更靈活的定制服務，滿足個性化需求
更的技術支持，解決您的后顧之憂
立即聯系西格門LVDT，獲取專屬定制方案，開啟測量之旅！
LVDT 位移傳感器憑借其的性能和廣泛的應用范圍，成為工業測量和控制領域的重要工具。隨著技術的不斷發展，LVDT 位移傳感器的精度和可靠性將進一步提高，為各行業的測量和控制提供更加有力的支持。
