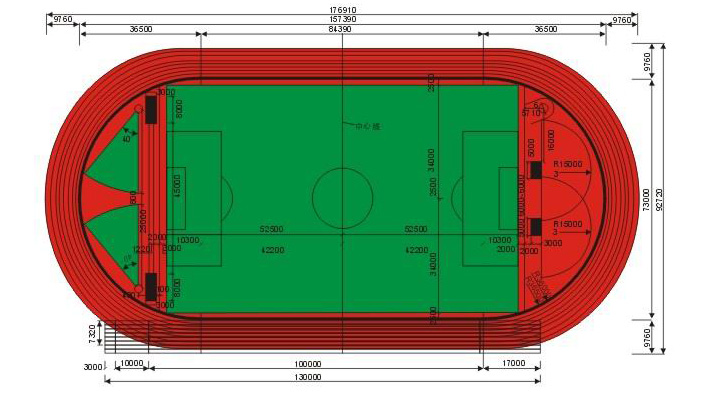

1、 彎道長度的計算
半圓式田徑場的兩個彎道長度之和,正好等于一個圓的圓周。根據圓周公式C=2πr,則第一分道兩個彎道的長(計算線長)為: 2×3.1416×(36+0.30)m=228.08m一個彎道長為228.08÷2=114.04m
2、直段長的計算
兩個直段長=跑道全長-兩個彎道長=400m–228.08m=171.92m
一個直段長為171.92m÷2=85.96m
3、跑道全長計算
跑道全長=兩個彎道+兩個直段長=228.08m+171.92m=400m
(二) 各分道彎道長度的計算(以分道寬1.22米為例)
根據圓周公式C=2πrCn=2π[r+(n-1)d+0.20]
(C代表彎道周長,n代表道次,r代表場地半徑,d代表分道寬)
(三)起跑線前伸前的計算
如果兩個分道上的運動員都按自己的分道跑1周,則第2分道的運動員要比第1分道的運動員多跑7.04m。為了使第2分道與跑第1分道運動員所跑的距離相等,起點必須向前伸出一段距離。所應向前伸出的距離,叫作起跑線前伸數。計算起跑線前伸前的方法是以某分道的彎道長減去第1分道的彎道長,即為該為道的起跑線前伸數。
公式如下: Wn=2π[r+(n-1)+0.20]-2π(r+0.30)
一、適用范圍
1.各級各類學校及專業體育場、田徑場跑道、半圓區、輔助區;
2.全民健身路徑;
3.室內體育館訓練跑道;
4.游樂道路鋪面。

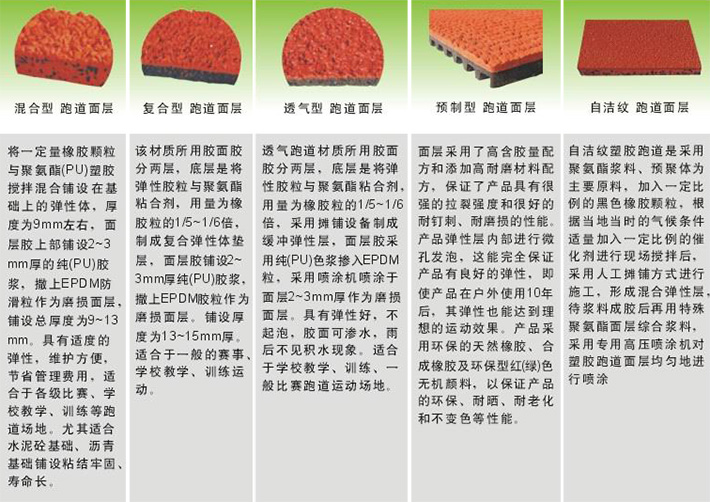

二、跑道面層材料類型
三、塑膠跑道的特點:
耐酸、耐堿、耐腐蝕,全天候使用用耐高溫、耐低溫、抗紫外線、耐磨、耐老化,舒適耐用,現場澆注、施工簡便,色澤鮮明、美化環境。
四、塑膠跑道的性能:
彈性適中,耐磨性好,全天候使用,保養容易,施工簡便,色澤鮮明、美化環境。
五、塑膠跑道技術指標:
項目 |
指標 |
硬度 |
40~60A |
拉伸強度 |
≥0.7Mpa |
拉斷伸長率 |
≥90% |
壓縮復原率 |
≥95% |
回彈值 |
≥20 |
阻燃性 |
1級 |
表干時間(小時) |
≤4 |
實干時間(小時) |
≤24 |
粘接強度 |
≤1 Mpa |
耐磨性(750g/500r) |
≤0.05g |
壓縮永久變形率 |
35% |
抗老化試驗 |
500小時無變化 |
耐水性 |
耐 |
耐汽油 |
耐 |
耐潤滑油 |
耐 |

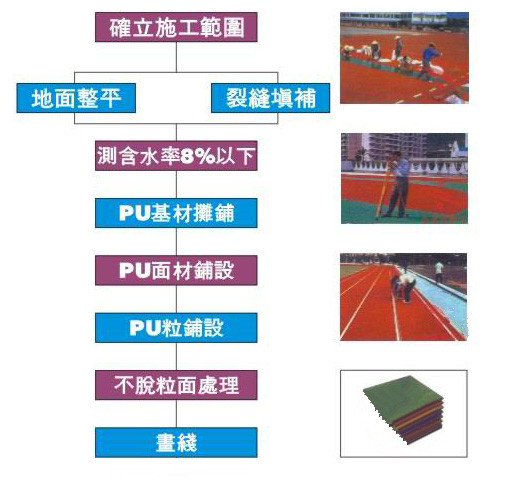

六、塑膠跑道施工工藝:

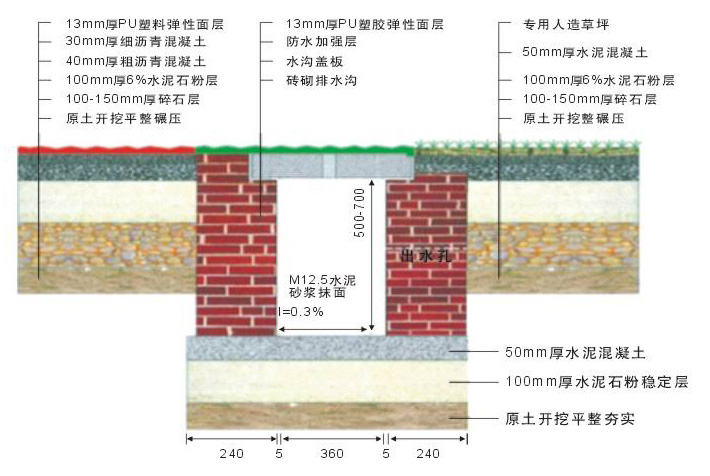

七、塑膠跑道施工剖面圖:
八、塑膠跑道鋪設注意問題
1. 聚氨酯塑膠跑道的施工過程中最怕水,膠漿在初步固化前碰到一滴水珠就會產生一個大氣泡,因此施工人員在高溫條件下作業要準備毛巾擦汗。鋪膠面一定掌握天氣情況并做好防止突然降雨的應急措施。鋪膠時間要避開早晨大氣中和地面較大的時候,即使在天氣晴朗的正常工作日,一般在上午九點以后正式鋪裝塑膠跑道。
2. 膠面的實鋪厚度是指膠底至表層膠粒的中心,一般從兩方面控制。首先通過立模進行厚度尺寸的預測,對基層局部高出的地方進行修砍或錘擊進行夯低。如果高出不多,可采用平刮尺上加卡具離模刮漿來保證厚度。
3. 塑膠跑道雨后不積水的施工經驗:A、為保證平整度,鋪設跨度應盡量大、主跑道跨度為3.66米(三條道同時攤鋪),非賽區跨度大于4米。B、一般在南北半圓雨后肯定有局部積水現象,特別是跳高區半圓更為嚴重,為保證坡度,最好采用“龜背式”施工法,以利于排水。
4. 防止膠面鋪筑后局部發生起泡脫殼,對于基層密實度要嚴格控制,防止瀝青基礎層自身嵌擠不實,脫殼脫層,致使粘接力差,表面氣化,膠面被拉斷?;鶎用軐嵍炔粔虻牡胤剑梢圆捎勉@頭打孔,灌橡膠釘?shù)姆椒ㄟM(jìn)行加固。
5. 為保證平整度、坡度、模條訂好后,用水平儀進行模擬校正,基層個別高的地方,先加以整平,個別低的地方,用膠填平。
6. 被柴油污染和腐蝕的的基礎部位堅決挖掉,用膠填平。
九、使用與維護
1.鋪設完工后保養7~10天后方可使用
2.避免有害物質污染,經常保持清潔
3.避免切割、穿刺(標準跑道鞋除外)
4.避免劇烈的機械沖擊與摩擦
5.避免長期荷重
6.避免煙火并隔離熱源
7.可以用水沖洗,重點污染處用洗衣粉擦拭洗刷
8.如發現有磨損,應及時通知施工單位進行修補
