晶閘管的選用
1、選擇晶閘管的類型：晶閘管有多種類型，應根據應用電路的具體要求合理選用。
若用于交直流電壓控制、可控整流、交流調壓、逆變電源、開關電源保護電路等，可選用普通單向晶閘管。
若用于交流開關、交流調壓、交流電動機線性調速、燈具線性調光及固態繼電器、固態接觸器等電路中，應選用雙向晶閘管。
若用于交流電動機變頻調速、斬波器、逆變電源及各種電子開關電路等，可選用門極關斷晶閘管。
若用于鋸齒波發生器、長時間延時器、過電壓保護器及大功率晶體管觸發電路等，可選用BTG晶閘管。
若用于電磁灶、電子鎮流器、超聲波電路、超導磁能儲存系統及開關電源等電路，可選用逆導晶閘管。
若用于光電耦合器、光探測器、光報警器、光計數器、光電邏輯電路及自動生產線的運行電路，可選用光控晶閘管。
2、選擇晶閘管的主要參數：晶閘管的主要參數應根據應用電路的具體要求而定。
所選晶閘管應留有一定的功率裕量，其額定峰值電壓和額定電流(通態平均電流)均應受控電路的工作電壓和工作電流1．5～2倍。
晶閘管的正向壓降、門極觸發電流及觸發電壓等參數應符合應用電路(指門極的控制電路)的各項要求，不能偏高或偏低，否則會影響晶閘管的正常工作。

KP晶閘管是一種用于控制電流的半導體器件，具有以下功能：
1. 開關功能：KP晶閘管可以在控制電壓施加時通電，斷電時截止，實現電流的開關控制。
2. 放大功能：KP晶閘管可以將微弱的控制電流放大為較大的電流，用于控制大功率電路。
3. 可控性：KP晶閘管的導通和截止?fàn)顟B(tài)可以通過控制電壓的大小和極性來控制，具有可控性。
4. 高速開關：KP晶閘管具有快速的開關速度，可以在毫秒級別的時間內完成導通和截止?fàn)顟B(tài)的轉換。
5. 低功耗：KP晶閘管在導通狀態下具有較低的電壓降和功耗，有助于提高電路的效率。
6. 可靠性：KP晶閘管具有較高的耐壓和耐電流能力，可在惡劣的工作環境下長時間穩定工作。
綜上所述，KP晶閘管的功能主要包括開關功能、放大功能、可控性、高速開關、低功耗和可靠性。這些功能使得KP晶閘管在電力控制、電子調速、電磁場控制等領域有著廣泛的應用。

可控硅主要參數：電流
1、額定通態電流即大穩定工作電流，俗稱電流。常用可控硅的IT一般為一安到幾十安。
2、反向重復峰值電壓或斷態重復峰值電壓，俗稱耐壓。常用可控硅的VRRM/VDRM一般為幾百伏到一千伏；
3、控制極觸發電流，俗稱觸發電流。常用可控硅的IGT一般為幾微安到幾十毫安；
4、在規定環境溫度和散熱條件下，允許通過陰極和陽極的電流平均值。

測量方法
鑒別可控硅三個極的方法很簡單，根據P-N結的原理，只要用萬用表測量一下三個極之間的電阻值就可以。
陽極與陰極之間的正向和反向電阻在幾百千歐以上，陽極和控制極之間的正向和反向電阻在幾百千歐以上（它們之間有兩個P-N結，而且方向相反，因此陽極和控制極正反向都不通） 。
控制極與陰極之間是一個P-N結，因此它的正向電阻大約在幾歐-幾百歐的范圍，反向電阻比正向電阻要大。可是控制極二極管特性是不太理想的，反向不是完全呈阻斷狀態的，可以有比較大的電流通過，因此，有時測得控制極反向電阻比較小，并不能說明控制極特性不好。另外，在測量控制極正反向電阻時，萬用表應放在R*10或R*1擋，防止電壓過高控制極反向擊穿。
若測得元件陰陽極正反向已短路，或陽極與控制極短路，或控制極與陰極反向短路，或控制極與陰極斷路，說明元件已損壞。
可控硅是可控硅整流元件的簡稱，是一種具有三個PN結的四層結構的大功率半導體器件。實際上，可控硅的功用不僅是整流，它還可以用作無觸點開關以快速接通或切斷電路，實現將直流電變成交流電的逆變，將一種頻率的交流電變成另一種頻率的交流電，等等。可控硅和其它半導體器件一樣，其有體積小、、穩定性好、工作可靠等優點。它的出現，使半導體技術從弱電領域進入了強電領域，成為工業、農業、交通運輸、軍事科研以至商業、民用電器等方面爭相采用的元件。

名稱：平板式可控硅的制作方法
技術領域：
本實用新型涉及一種平板式可控硅。
背景技術：

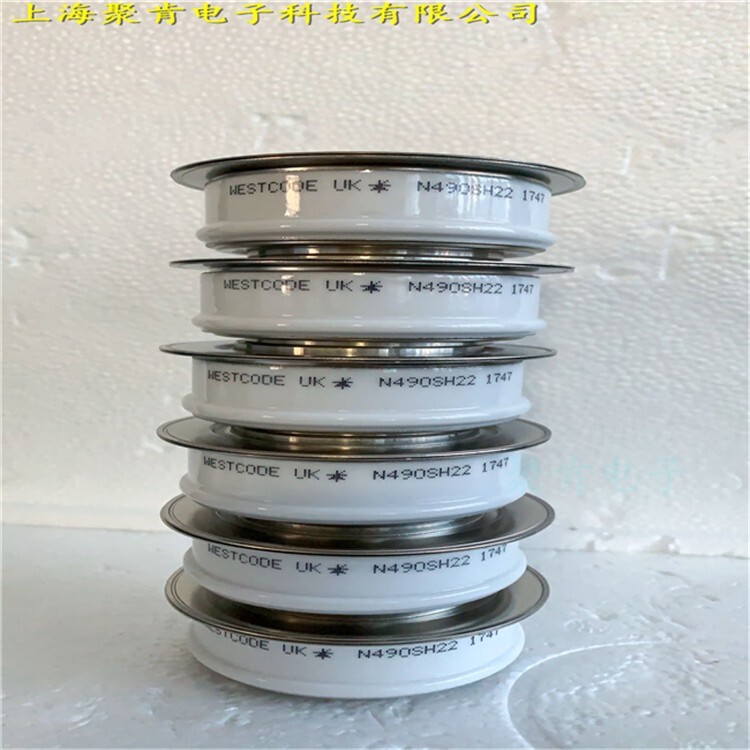

可控硅又稱晶間管，晶間管整流器具有耐壓高、容量大、、控制特性好、體積小、壽命長等諸多優點，發展迅猛。在世紀應用中，大功率晶間管整流裝置一般采用平板式可控硅，其特點是可作雙面冷卻。目前大功率平板式可控硅的封裝普遍采用陶瓷外殼的封裝結構形式，雖然陶瓷材料能夠絕緣、耐熱，但因為陶瓷工藝易碎、雜質難控制等特點，其加工要求非常高，且封裝時需要經過焊接在內的多道工序，工藝復雜，成本高，封裝后良率偏低，返工需破壞性地拆封。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

晶閘管特點“一觸即發”。但是，如果陽極或控制極外加的是反向電壓，晶閘管就不能導通?？刂茦O的作用是通過外加正向觸發脈沖使晶閘管導通，卻不能使它關斷。那么，用什么方法才能使導通的晶閘管關斷呢?使導通的晶閘管關斷，可以斷開陽極電源(圖3中的開關S)或使陽極電流小于維持導通的小值(稱為維持電流)。如果晶閘管陽極和陰極之間外加的是交流電壓或脈動直流電壓，那么，在電壓過零時，晶閘管會自行關斷。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

可控硅的弱點：靜態及動態的過載能力較差;容易受干擾而誤導通?？煽毓鑿耐庑晤愔饕校郝菟ㄐ巍⑵桨逍魏推降仔?。可控硅元件的結構不管可控硅的外形如何，它們的管芯都是由P型硅和N型硅組成的四層P1N1P2N2結構。
電磁爐、變頻器、逆變器、UPS電源、EPS電源、開關電源、電機控制、變焊機、固態繼電器、有源濾波器、風力發電設備、工業傳動裝置、電梯或傳動設備、機車與列車用電源、電能表、照明電器等各種產品上。

上海聚肯電子有限公司代理銷售的電子產品直接從進貨，能夠提供不同國別、廠商的設備配件，解決您多處尋找的麻煩和對產品質量的擔心等, 在價格上我們有很大的優勢，公司備有大量的，是國內庫存量多的公司之一，歡迎來電咨詢，我們將會給您的服務！
產品詳細信息，歡迎來電查詢！

應用于機車牽引、傳動、高壓直流輸電、功率因數補償、電機軟起、冶金、化工、鋁電解等領域。具有電壓高、電流大，功率轉換能力強。控制簡單，工作可靠等特點。
