產品概述

煙氣（顆粒物）排放連續監測系統采用前向散射法測量，通過全程高溫抽取等速采樣，避免高濕水汽對測量的影響，可用于高濕度、低濃度顆粒物的連續在線監測，特別適用于燃煤鍋爐濕法脫硫和濕法除塵后低濃度煙塵的測量。



產品原理

煙塵經等速采樣抽取，進行高溫伴熱傳輸，通過測量區域，系統終采集到有效光信號，

得到的粉塵濃度。

產品簡介：

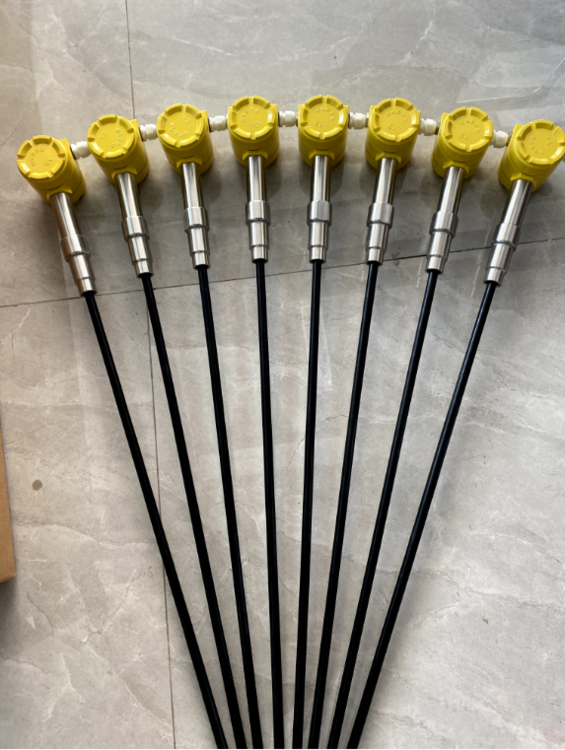

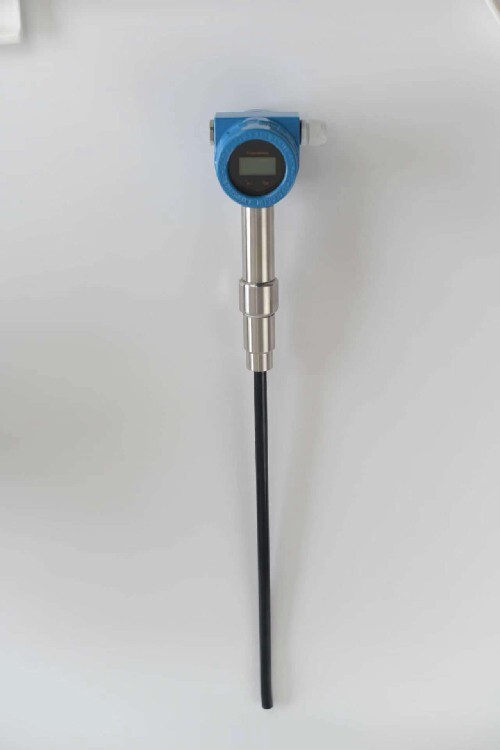

　 一體化智能型管道粉塵濃度在線檢測儀，簡稱粉塵濃度檢測儀，是LBT-50升級款，廣泛應用于冶金、發電、水泥等行業氣固兩相流的含塵量在線測量。


　　二、主要使用場所：
　　TRT發電，濕法除塵，除塵總管，電除塵或其他除塵場所。

粉塵濃度檢測儀工作原理：
　　含有粉塵顆粒的氣固兩相流體在輸送過程中，由于粉塵顆粒與粉塵顆粒、粉塵顆粒與管道內壁的碰撞和摩擦，將使粉塵顆粒帶上電荷，形成靜電場。當帶電粉塵顆粒通過測狼電極時，測量電極感應出正負電荷，電荷在轉移運動中形成電流信號；此交流電信號的大小和粉塵質量含量成正比。通過對此電信號進一步放大、運算處理，從而測量出粉塵濃度mg/Nm3智能電路設計，有三路報警，可任意設計。

粉塵濃度檢測儀技術指標：
　　1、環境溫度：-40℃-80℃（電子部件）
　　2、環境濕度：45%-95% RH
　　3、介質壓力：＜2.5Mpa
　　4、介質溫度：-50℃-260℃（標準型）
　　5、粉塵顆粒標稱直徑：0.1UM-400UM
　　6、測量量程：0-100mg/Nm3(標準型）或根據客戶需求訂制
　　7、測量精度：±2.5%
　　8、插入長度：L=800mm(標準型），可根據要求定做
　　9、輸出方式：四線制DC 4-20mA
　　10、電源電壓：DC 24V±10%
　　11、防護等級：IP65
　　12、防爆等級：本安型
　　13、故障報警：繼電器輸出3A常開/常閉觸點
　　14、下限值L1報警：繼電器輸出3A常開/常閉觸點
　　15、上限值L2報警：繼電器輸出3A常開/常閉觸點
　　16、變送器功耗：小于1w

優勢：
　　1、：該儀器采用激光散射原理進行粉塵濃度測量，具有較高的測量精度，可達到±10%以內。
　　2、實時監測：儀器能夠?qū)崟r(shí)監測管道內的粉塵濃度變化，為生產過程提供及時的數據支持。
　　3、數據傳輸穩定：通過有線或無線方式將數據傳輸至上位機軟件，數據的實時性和穩定性。
　　4、報警功能：當檢測到粉塵濃度超過預設閾值時，儀器能夠自動發出報警信號，提醒操作人員及時采取措施。
　　5、易于安裝：該儀器體積小、重量輕，安裝簡便，可快速完成安裝調試工作。

技術參數


測量對象
粉塵、顆粒物、及管道粉塵
測量范圍
0.01~100 mg/m3
準確度
示值誤差≤±10%
重復性
≤5%
零點漂移
24小時零點漂移不超過±0.01mg/m3
響應時間
1-10s
傳輸方式
2G/3G/4G
數據傳輸協議
HJ/T 212-2017《污染源在線監控（監測）系統數據傳輸標準》
數據接口
1路RS232接口、1路RS485接口
模擬量接口
2路4～20mA模擬量輸入
開關量接口
2路開關量
運行環境
-10~50℃，≤95%RH，無冷凝
儲存溫度
-20~60℃
尺寸
400×300×153mm
重量
7.8kg
