管道閘門具體工藝方案：

1、材料采購：

1.生鐵、密封銅條等相關材料的采購有化學成份檢驗報告與機械性能檢驗報告。并對生鐵、銅條等進行抽樣檢驗，對不合格的原輔材料可以申請退貨，檢驗合格后的材料方可入庫并出具檢驗合格入庫單，由生產部門領用。1.2同時模具車間按技術部圖紙進行模具制作，做好生產前的準備。

管道閘門鑄件毛坯的鑄造：

2.開爐前，按照國家標準牌號進行爐料的配料，同時做好其它準備。

3、當爐前鐵水基本達到出水溫度時，進行爐前取樣，送至理化實驗室進行爐前化驗，符合相關國家標準牌號的化學成份后，方可進行鐵水的澆注。

4、毛坯鑄造完成并進行清砂處理后，檢驗合格的所有閘門、閘框等鑄件進行相應熱處理，消除鑄造內應力后進入后道工序進行機械加工。

5、鑄鐵閘門機械加工3.1金加工車間再次對鑄件表面進行進一步清砂打磨處理，使其外觀比較美觀。

清潔有利于*后的表面油漆處理。

6、密封銅條與閘框、門體裝配時用環氧樹脂密封膠同時用沉頭螺栓固定于閘框或門體上。沉頭孔內也用環氧樹脂填實，使其密封無滲漏；

7、各加工工序按技術部圖紙進行機械加工，特別注意鑄鐵鑲銅閘門的止水面加工時要嚴格按要求加工。

8、裝配操作規程本規程適用于本公司生產的鑄鐵鑲銅閘門生產過程中的裝配試機及*終成品的檢驗。

9、.本公司生產的合格零部件和采購回來的合格配套件方可進入裝配。

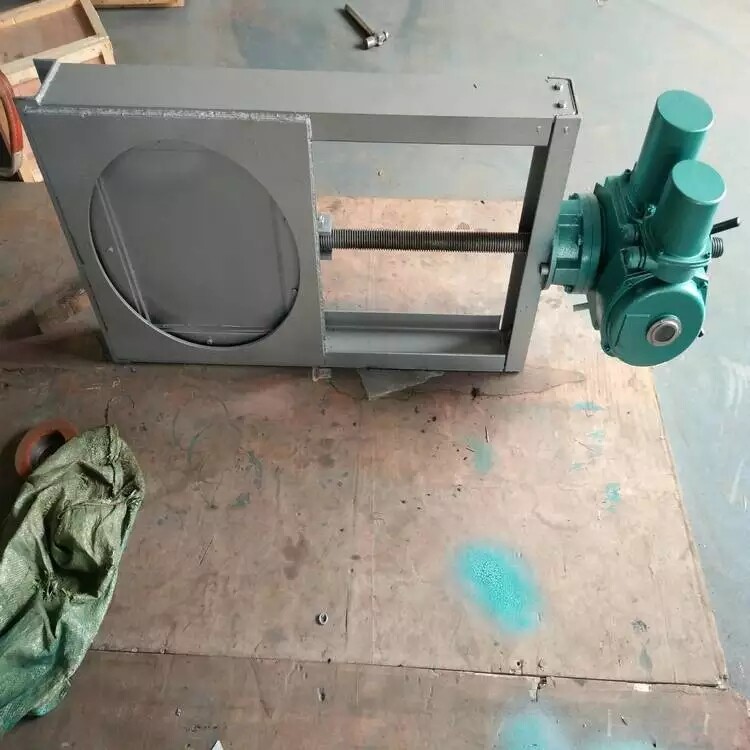

管道閘門、管道鑄鐵閘門

管道閘門主要性能指標：

1、閘門密封面配合間隙≤0.1㎜，密封座厚度大于10㎜。

2、密封面每米長度滲水量：正向≤0.7L/min ·m反向≤1.25L/min ·m

3、公稱壓力≤0.1Mpa；密封試驗壓力0.1Mpa

4、工作環境：溫度-20℃～120℃濕度：95%

管道鑄鐵閘門工作介質：水與污水PH值：5-10e）

管道閘門安裝位置：正常狀態下正向迎水、處于鉛垂?fàn)顟B(tài)。

1、*大工作水頭：?jiǎn)蜗蚴軌海赫颍?0m  反向：5m  雙向受壓：均為10mg）啟閉速度：不小于0.2m/min，不大于1.5m/min。

2、閘框距邊壁距離≥300㎜，距池底距離≥150㎜～250㎜。

附壁式管道閘門

管道閘門主要部件的材質如下：

閘板：灰口鑄鐵HT250閘框：灰口鑄鐵HT250

密封座：灰口鑄鐵HT200或銅合金2CuSn5Pb5Zn

楔塊：灰口鑄鐵HT200或銅合金2CuSn5Pb5Zn

墻框：灰口鑄鐵HT250或碳鋼Q235

導軌、吊耳：灰口鑄鐵HT250

閘桿：不銹鋼2Cr13

吊塊螺母：銅合金2CuSn5Pb5Zn緊固件、

地腳螺栓：不銹鋼1Cr18Ni9Ti或Cr13

偏心銷和銷軸：不銹鋼1Cr18Ni9Ti或Cr13

啟閉機支座：灰口鑄鐵HT250或碳鋼Q235所有的鑄件都不能有砂眼、氣孔、裂縫和其它缺陷。
